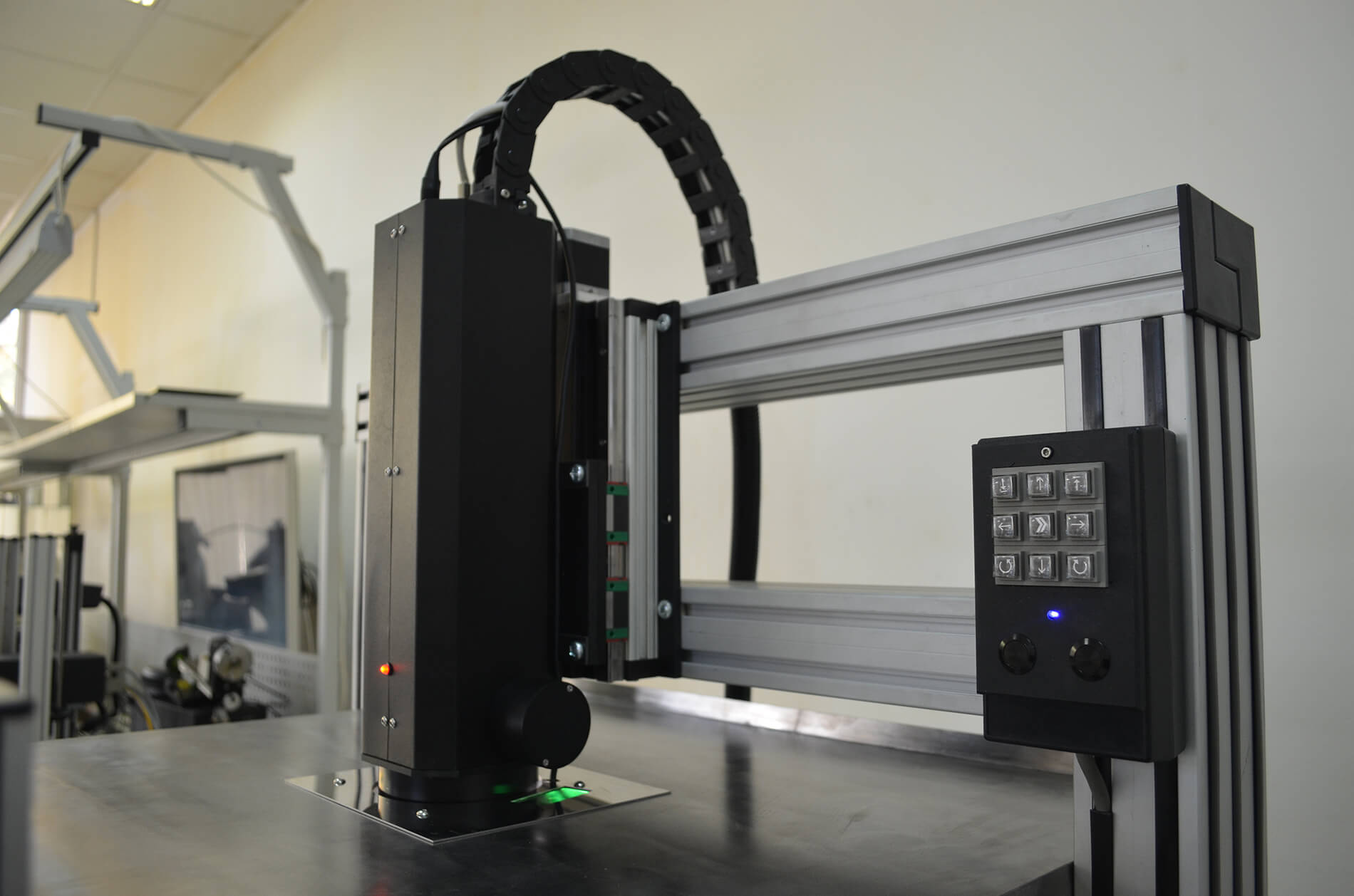

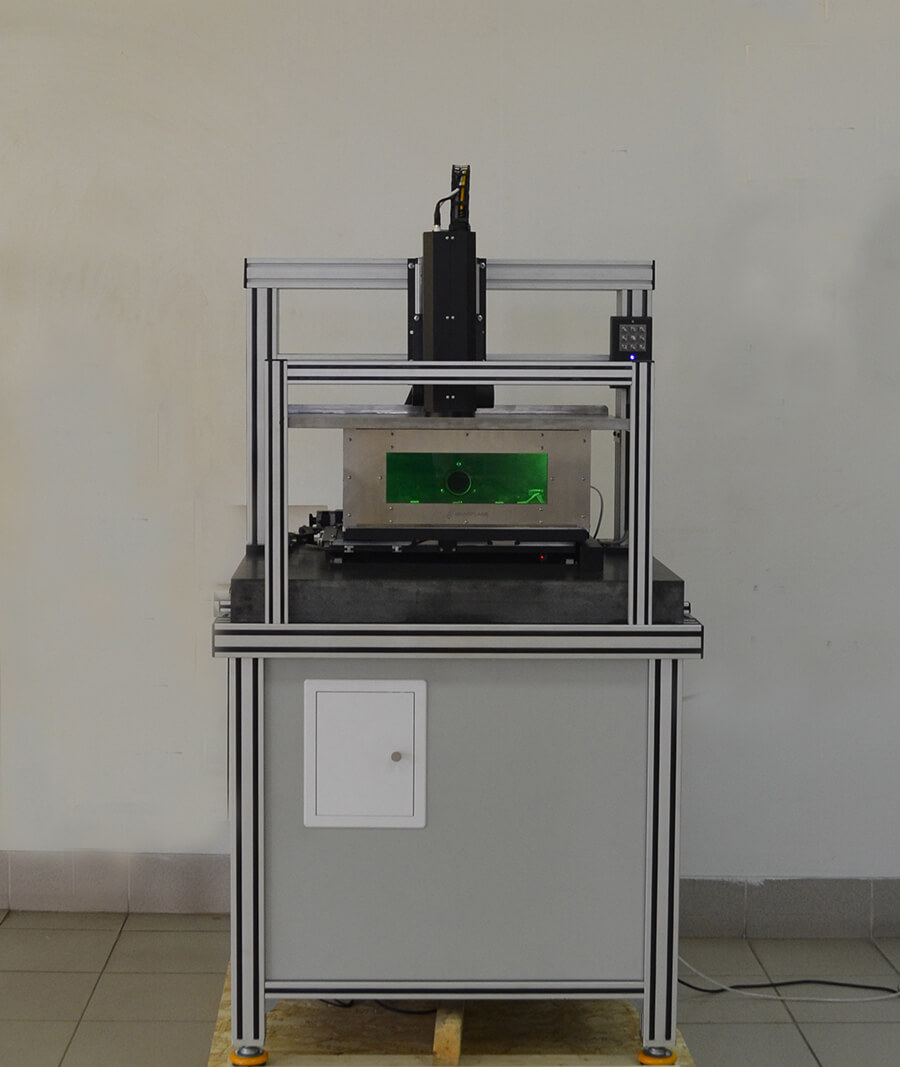

Волоконный лазерный гравер SharpMarkTM Fiber Expert PRO

Артикул: 111 Бренд: SharpMark
По запросу


Универсальная система прецизионной лазерной обработки материалов для электронной промышленности

  • Рабочее поле: 240х240 мм
  • Лазерный источник: импульсный волоконный лазер с переменной длительностью импульса с опцией «High Contrast», IPG Photonics, США
  • Мощность: 20, 30, 50 Вт
  • Скорость обработки: до 10 000 мм/сек
  • Сканирующая система: высокоточная 2-х осевая сканирующая система Cambridge Technology, США

Для чего используется: контурная вырезка, скрайбирование, формовка и контурная вырезка тонколистового припоя, деметаллизация, формирование топологий, создание 3D структур с переменным профилем и меза-структур в п/п, прошивка отверстий диаметром от 30 мкм

Материалы: металлы (сталь, алюминий, латунь, титан, окрашенные (анодированные) поверхности), полупроводниковые материалы (арсенид галлия, кремний и др.), ферриты, керамические материалы (ситалл, поликор, низкотемпературная ltcc керамика, в том числе и"гибкая"), лейкосапфир, синтетический рубин, твердые материалы (карбид кремния, кубический нитрид бора, и др.), нитрид алюминия (aln)

Описание серии

Одна из главных задач при разработке модели Expert PRO заключалась в создании доступной технологической лазерной установки для обработки материалов электронной техники на базе волоконных лазеров.

  • Длина волны: 1,05–1,07 мкм;
  • Длительность импульса: От 4 до 200 нс;
  • Энергия в импульсе излучения: до 1 мДж;
  • Частота следования импульсов: 1,6-1000 кГц.

Эксклюзивные технические решения, которые были разработаны и использованы при создании данной модели позволили получить высокую производительность и точность обработки.

Система перемещения оснащена обратной связью на основе оптических линеек, что позволяет добиваться точности перемещения 5 мкм.

Лазерный комплекс оснащен двухканальной системой видеонаблюдения с одновременным выводом обоих изображений на монитор компьютера.

Лазерная система SharpMark Fiber Expert PRO реализовала в себе такие важные технологические процессы, как:

  • Контурная резка керамики и полупроводниковых материалов, которая исключает дефекты;
  • Формирование фасонных отверстий и мезаструктур в материалах электронной техники;
  • Лазерное скоростное сверление отверстий в металлических и керамических материалах;
  • 3D-гравировка металлов и сплавов;
  • Подгонка резисторов;
  • Изготовление штриховых мир;
  • Деметаллизация и изготовление печатных плат на керамической основе;
  • Создание топологий высокого разрешения.

Система Expert PRO – это мощная синергия технических и инженерных решений, которая открывает широкий спектр возможностей для создания лазерных технологических операций по обработке материалов электронной техники.

  • Автономное воздушное

  • ~1х220 В, 50Гц, 0,6 кВт

  • SharpLase SoftTM

  • MS Windows XP, Vista, Windows 7, 8.1

  • USB 2.0

  • импульсный волоконный лазер с переменной длительностью испульса с опцией High Contrast, IPG Photonics, США

  • металлы и сплавы, окрашенные и покрытые металлические поверхности, резина, пластмасса, полупроводники, керамика и сырая керамика, фольга tesa laser др.

  • 100 000 часов.

  • высокоточная 2-х осевая сканирующая система Cambridge Technology, США

  • регулируемая, до 4 м/с

  • Более 450 букв/сек (размер буквы 1 мм буква простейшая векторная однолинейчатая)

  • не превышает +-10 мкм
